В индустрии развлечений безопасность высотных аттракционов — главный приоритет инвесторов, операторов парков и регуляторов. Выбирая аттракцион свободное падение, они в первую очередь опасаются обрыва канатов и падения гондолы. Beston Rides устраняет эти риски на инженерном уровне за счет многократного механического и гидравлического резервирования. В этой статье подробно разбирается устройство 4-кратной системы стальных канатов и полиспастов (12,8 т), а также работа 4-цилиндровой гидравлической буферной системы (ход 1100 мм) в основании башни.
Преодоление ключевых фобий инвесторов: физическая защита от обрыва и падения

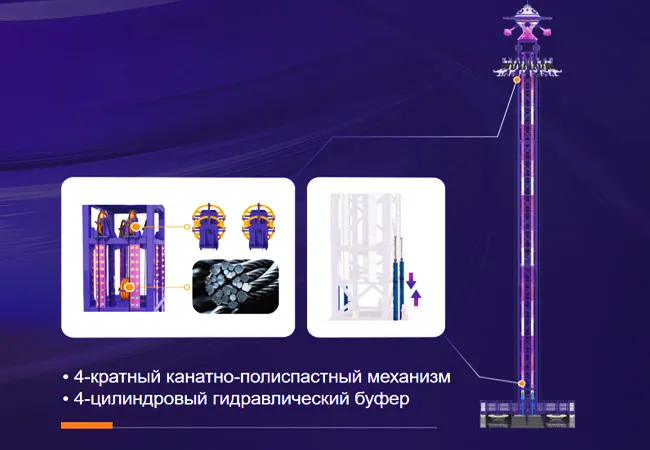

Beston Rides проектирует аттракцион свободное падение на основе концепции «абсолютного физического барьера». Инженерное решение включает в себя два раздельных уровня защиты:
Верхний уровень (активная защита):
4-кратная независимая канатно-полиспастная система, полностью исключающая риск падения гондолы даже при повреждении отдельных элементов.
Нижний уровень (пассивная защита):
Автономный 4-цилиндровый гидравлический буферный блок в основании башни, гарантированно поглощающий всю кинетическую энергию в экстремальных ситуациях.
Сравнительный анализ: Beston Rides vs Стандартные решения индустрии
| Технический параметр | Стандартные решения на рынке | Решение от Beston Rides | B2B-преимущество для парка |
|---|---|---|---|
| Число несущих канатов | 2 каната | 4 независимых каната | 100% механическое резервирование |
| Суммарная тяга канатов | 5,0 – 6,4 тонны | 12,8 тонны (4 × 3,2 т) | Тяговый запас, превышающий нормы |
| Демпфирующий узел башни | Пружинные/резиновые упоры | 4-цилиндровый гидродемпфер (ход 1100 мм) | Глубокий ход и плавная остановка |
| Энергоемкость буферов | До 50–80 кДж суммарно | 260 кДж (4 × 65 кДж) | Полное гашение экстремальных ударов |
| Энергонезависимость тормоза | Требует электропитания | 100% автономная гидравлика | Защита при полном обесточивании |

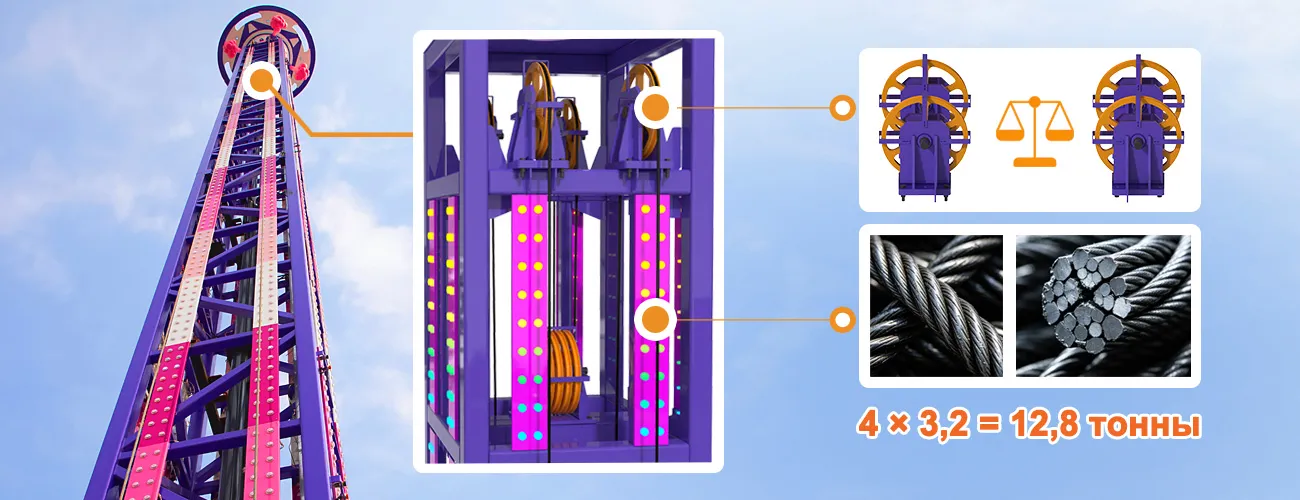

4-кратная канатная система полиспастов: тяговый запас 12,8 тонны
Пассажирская гондола аттракциона «Свободное падение» удерживается и перемещается с помощью высокоточного канатного полиспаста, приводимого в движение штоком главного гидроцилиндра. Вместо стандартного использования одного или двух несущих тросов, конструкция Beston Rides оснащается четырьмя независимыми стальными канатами:
Тяговое усилие 12,8 тонны:
Каждый из четырех независимых канатов рассчитан на рабочую нагрузку в 3,2 тонны, создавая колоссальный запас прочности.
Равномерное натяжение 4 ветвей:
Блоки шкивов оснащены балансировочными коромыслами, которые автоматически выравнивают нагрузку при движении.
Надежная конструкция тросов:
Применяются малокрутящиеся оцинкованные стальные канаты, устойчивые к коррозии и обладающие высокой усталостной прочностью при изгибе.
Резервирование 4-кратной подвески: защита от одиночного обрыва
Главное преимущество 4-канатной схемы — сохранение полной работоспособности и удерживание гондолы при выходе из строя отдельных ветвей:
100% резервирование прочности:
Каждый канат обладает достаточным запасом для самостоятельного удержания гондолы, а при повреждении одной ветви оставшиеся три мгновенно перераспределяют нагрузку.
Исключение рывков и перекосов:
Геометрия полиспаста предотвращает динамические удары и проседание модуля, обеспечивая плавную и безопасную остановку оборудования в любой ситуации.

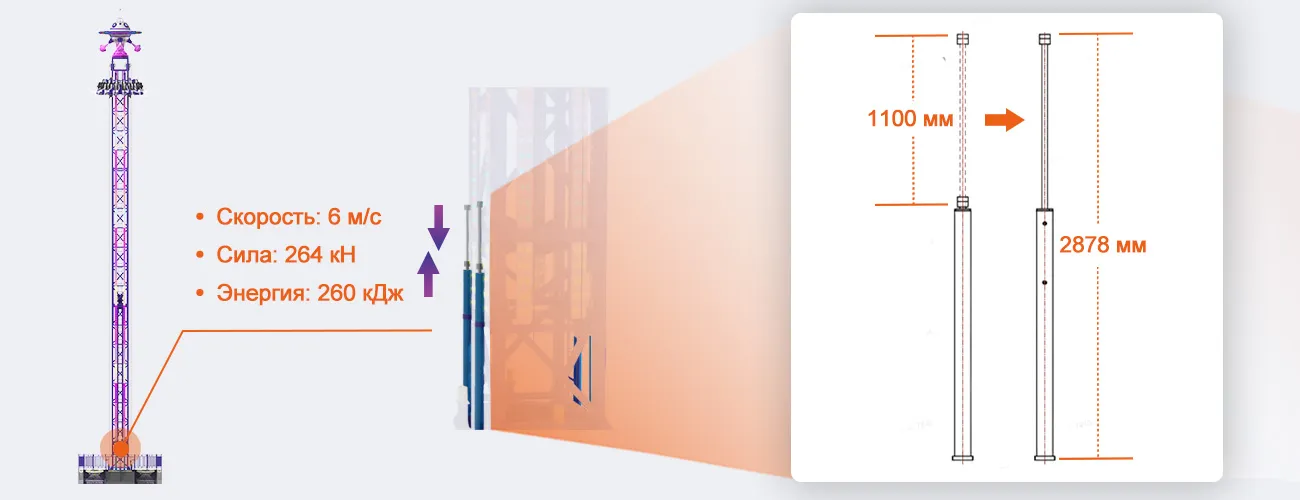

4-цилиндровый блок аварийной амортизации основания: точные инженерные параметры
Высота (2878 мм) и ход (1100 мм):
При общей высоте сборки 2878 мм обеспечивается глубокий ход демпфирования 1100 мм, позволяющий плавно и бесступенчато гасить скорость гондолы без резких тормозных перегрузок.
Высокий скоростной порог (6 м/с):
Система спроектирована под максимальную скорость посадки/соударения до 6 м/с, гарантируя надежный перехват при экстренном опускании.
Суммарное силовое противодействие (264 кН):
При максимальной силе удара 66 кН на один цилиндр, суммарное тормозное усилие 4 буферов достигает 264 кН ( ~26,9 тонн силы).
Колоссальная поглощаемая энергия (260 кДж):
Каждый цилиндр способен разово поглотить до 65 кДж кинетической энергии. Суммарная энергоемкость блока из 4 буферов составляет 260 кДж.
Физика поглощения энергии при экстренном торможении
При подходе гондолы к нижней точке 4-цилиндровый блок амортизации обеспечивает трехстадийное гашение кинетической энергии:
Безударный контакт:
Нижняя рама гондолы вступает в соприкосновение с полиуретановыми демпферами на штоках, полностью исключая жесткий удар металла.
Гидравлическое торможение:
Штоки плавно погружаются на всю глубину, вытесняя масло и равномерно распределяя нагрузку по четырем цилиндрам.
Прогрессивное рассеивание:
Система полностью перерабатывает кинетическую энергию в тепло, удерживая пиковое замедление в пределах безопасных 2,0g.

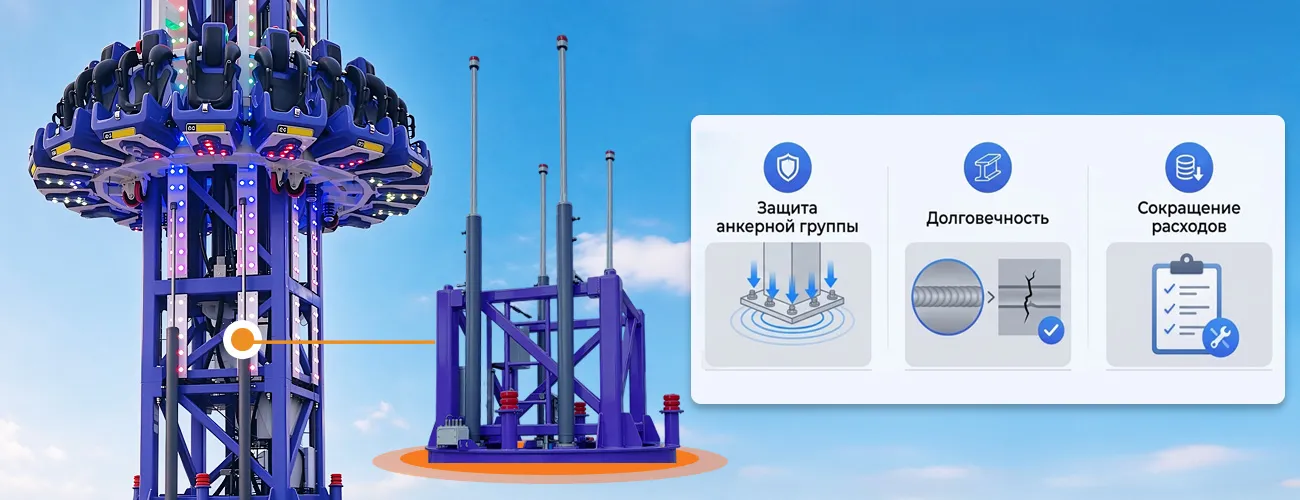

Преимущества системы амортизации: защита фундамента и оптимизация затрат
Высокоэффективная система аварийной амортизации надежно защищает строительные конструкции и несущие узлы аттракциона, обеспечивая безопасность и долговечность оборудования:
Защита анкерной группы:
Гидравлическое демпфирование эффективно поглощает энергию удара, снижая пиковые нагрузки на фундаментные болты и бетонную плиту на 85–90%.
Долговечность металлоконструкций:
Полное исключение жестких ударов предотвращает появление усталостных деформаций в сварных швах и фланцевых соединениях башни.
Сокращение расходов на ТО:
Отсутствие микросмещений фундамента полностью избавляет оператора от необходимости регулярной и дорогостоящей юстировки геометрии аттракциона.
Соответствие строгим международным стандартам безопасности
Все элементы подвесной и тормозной систем аттракциона «Свободное падение» проходят многоступенчатый заводской контроль и сертификацию:
Неразрушающий контроль (NDT):
100% сварных швов буферных систем и шкивов проходят ультразвуковую и магнитопорошковую дефектоскопию.
Нагрузочные испытания:
Тестирование под нагрузкой с превышением номинальной массы гондолы на 125% (динамические) и 150% (статические).
Сертификация ЕАЭС:
Поставка с полным комплектом документации для быстрой государственной регистрации оборудования.
Другие популярные высотные и экстремальные аттракционы
Передовые технологии безопасности, надежные приводные системы и энергоемкие демпфирующие комплексы Beston Rides успешно применяются и в других высокобюджетных аттракционах серии.
Аттракцион свободное падение: Абсолютная безопасность и окупаемость инвестиций
Синергия 4-кратной канатной системы полиспастов (12,8 т) и 4-цилиндрового гидравлического буферного комплекса (ход 1100 мм, поглощение до 260 кДж) создает неразрушимую физическую линию защиты аттракциона «Свободное падение». Инженерные решения Beston Rides гарантируют полную надежность высотного оборудования для инвесторов и посетителей. Высокий запас прочности, соответствие мировым стандартам и защита строительных конструкций делают аттракцион долговечным и коммерчески успешным активом для любого современного парка.
