Аттракцион свободное падение от Beston Rides завоевал высокую репутацию благодаря безупречной плавности хода и абсолютной надежности. В гидравлических башнях плавность, долговечность металлоконструкций и сроки монтажа — ключевые приоритеты инвесторов. Высокий подъем обеспечивает длинноходный гидроцилиндр, расположенный внутри башни и требующий специальной технологии установки для исключения вибраций. В статье разбирается трехкомпонентная система монтажа гидроцилиндра, а также сочетание прочных стальных конструкций и модульной сборки для безопасной и долговечной эксплуатации.
Полное соответствие длинноходных гидроцилиндров международным и национальным стандартам
Применение длинноходных гидравлических цилиндров полностью регламентируется государственными и международными стандартами. Нормативные документы задают жесткие требования к конструктивным параметрам, расчету на прочность, качеству уплотнений и безопасности:

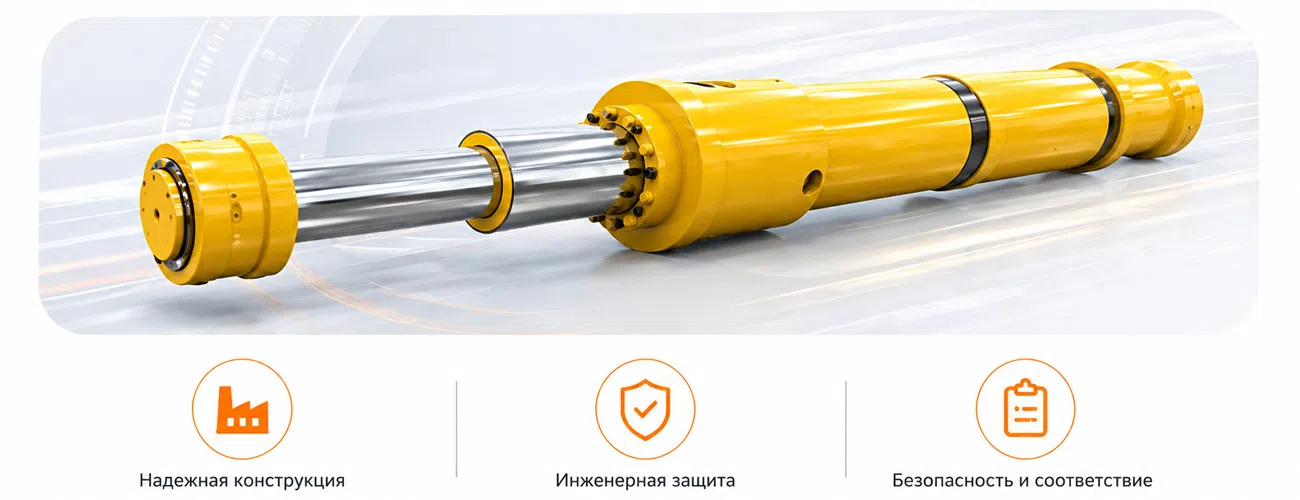

Технология длинноходных гидроцилиндров в аттракционах «Свободное падение»:
Промышленная база:Технология десятилетиями успешного применения в гидростроительстве, судостроении и подъемном машиностроении.
Инженерная защита:Точный расчет устойчивости на сжатие по формуле Эйлера и использование специальных плавающих направляющих опор.
Результат:Безопасное, расчетно подтвержденное и полностью соответствующее стандартам техническое решение.

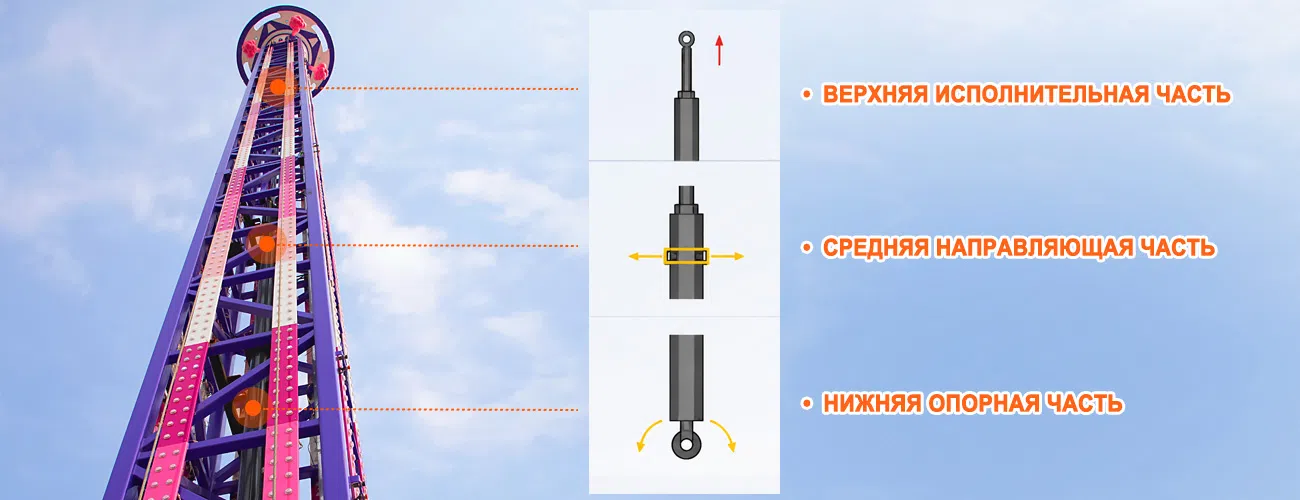

Обзор ключевой системы монтажа: трехкомпонентная антивибрационная конструкция
В гидравлических аттракционах «Свободное падение» гильза гидроцилиндра размещается в нижней части башни, а шток направлен вертикально вверх. Вся конструкция имеет четкое кинематическое разделение функций и образует единую антивибрационную систему:
Верхняя исполнительная часть:
Свободный шарнир штока с блоком полиспаста (обеспечивает передачу усилий без возникновения жесткой заделки).
Средняя направляющая часть:
Плавающие полукольцевые хомуты (ограничивают поперечное смещение без восприятия вертикальной несущей нагрузки).
Нижняя опорная часть:
Шарнирное соединение на сферическом пальце (единственная жесткая точка фиксации, обеспечивающая микросамоцентрирование).
Шарнирное позиционирование снизу: устранение боковых срезающих усилий
Нижняя часть гидроцилиндра крепится к несущему стальному основанию башни с помощью прецизионного шарнирного пальца. Это единственная жесткая точка позиционирования всей гидравлической системы:
Самоцентрирование системы:
Сферический шарнир допускает угловые микросмещения, компенсируя погрешности изготовления металлоконструкций и погрешности монтажа.
Исключение бокового износа:
Полностью устраняются жесткие поперечные срезающие усилия, снижая трение штока и продлевая ресурс уплотнительных манжет.
Равномерность нагрузок:
Рабочее давление гидравлической жидкости распределяется строго вдоль оси цилиндра, исключая перекосы поршня.
Снижение напряжения:
Шарнирный узел изолирует гидравлический цилиндр от упругих деформаций основного силового фундамента башни.

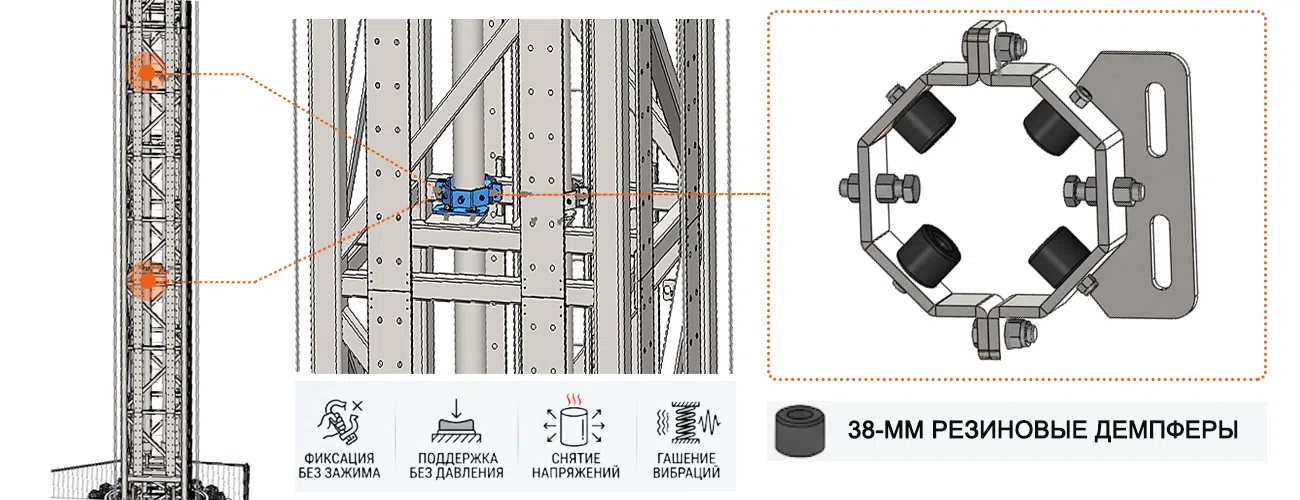

Плавающие хомуты в средней части: антивибрационная конструкция и снятие напряжений
При длине гидроцилиндра более 4 метров одного нижнего шарнира недостаточно для предотвращения прогиба от собственного веса и колебаний. В башнях применяются специализированные узлы ограничения, работающие по принципу «фиксация без зажима, поддержка без давления»:

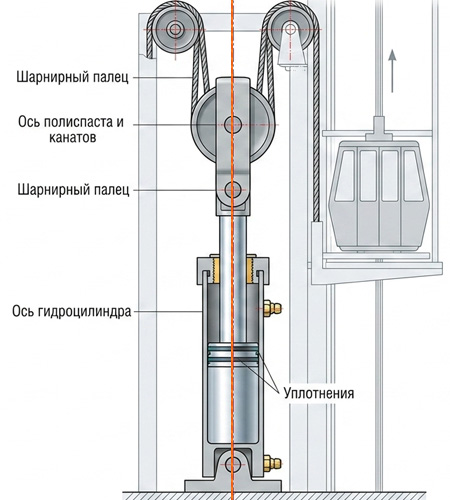

Свободное восприятие нагрузок сверху: обеспечение соосности осей
Верхняя часть выдвижного штока соединяется с блоком подвижных шкивов канатного полиспаста через шарнирный палец без жесткой заделки:
Строгая соосность осей:
Обеспечивается единая геометрия выравнивания гидроцилиндра, блоков полиспаста и несущих стальных канатов.
Преимущества центровки:
Исключение бокового трения: Центровка устраняет поперечные нагрузки, предотвращая рывки движения и аномальный износ уплотнений.
Плавность вертикального хода:
Отсутствие изгибающих моментов на вершине штока гарантирует стабильную скорость подъема гондолы.
Защита направляющих втулок:
Верхний узел гидроцилиндра полностью защищен от неравномерного двустороннего истирания.
Компенсация динамических нагрузок:
Шарнирный узел гасит микроотклонения канатного блока при резких ускорениях и торможении.
Увеличение ресурса канатов:
Сбалансированное распределение сил снижает усталостный износ стальных тросов и подшипников шкивов.
Проектирование стальных конструкций: повышенный запас прочности
Запас прочности несущего стального каркаса является технологической основой для высокоинтенсивной коммерческой эксплуатации экстремальных аттракционов:
Модульная система монтажа: сокращение сроков и удобство логистики
Эффективность сборки на строительной площадке напрямую влияет на сроки открытия парка и окупаемость инвестиций:
Новые разработки Beston Rides: единый стандарт проектирования аттракционов
Новые аттракционы Beston Rides разрабатываются с применением единого инженерного подхода, обеспечивающего высокую надежность конструкции, удобство производства и комфортное движение во время эксплуатации.
Аттракцион «Свободное падение»: Инженерное совершенство и коммерческий успех
Синергия системы монтажа гидроцилиндра, прочных стальных конструкций и модульной сборки создает надежный технологический фундамент оборудования, обеспечивая плавность хода, долговечность и быстрый ввод в эксплуатацию. Свободное падение аттракцион от Beston Rides сочетает точные инженерные расчеты и продуманную логистику. Это не просто высокодоходный актив для инвесторов, но и флагманский объект, задающий высшие стандарты безопасности и дарящий яркие эмоции гостям парков по всему миру.
